施耐德交流接觸器LC1D系列的接線方法

作者：施耐德代理商來源：http://www.shichuanyifang.com/ 發布時間：2023-10-11 14:55:57 點擊：

施耐德交流接觸器LC1D系列如何接線?華銘特機電介紹施耐德交流接觸器LC1D系列的接線.通俗易懂介紹。

施耐德交流接觸器LC1D系列接線方法/步驟

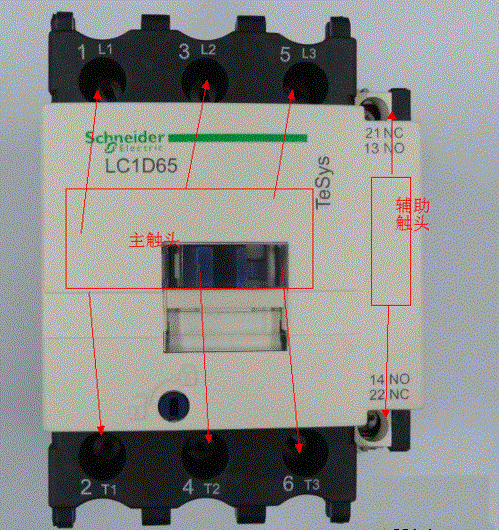

1.先了解施耐德交流接觸器的幾個基本常識，施耐德交流接觸器有兩個基本東西,主觸頭和輔助出頭,主觸頭故名思議就是用來和用電器接觸的或者接在主回路上,輔助觸頭就是接在控制回路上,用來控制主回路的.如圖所示:

施耐德交流接觸器LC1D系列接線方法/步驟

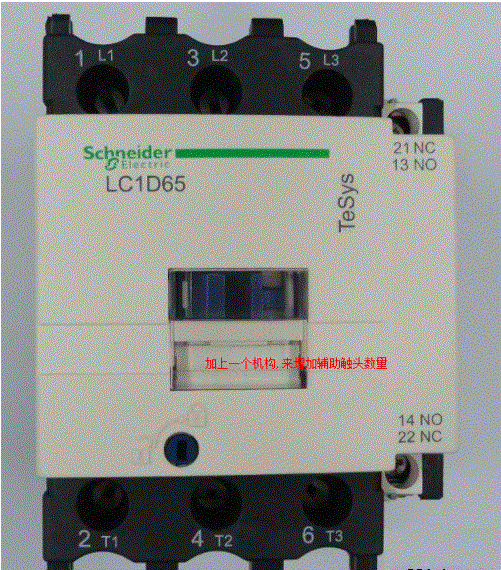

2.主觸頭一般接到主回路上,至于先后順序到時沒有特別要求,輔助觸頭接到控制回路上,一般要選擇是常開觸點還是常閉觸點.這個選擇是根據控制回路的要求而定,一般一個施耐德交流接觸器如果常開常閉觸點不夠用,可以在最上方加上一個機構.類似于常開常閉觸點可供使用。

施耐德交流接觸器LC1D系列接線方法/步驟

3.施耐德交流接觸器的判斷是常開常閉可以使用萬能表的通斷量程,當萬能表測量是響證明是常閉觸點,當萬能表不響證明是常開觸點,用手按一下輔助出頭的按鈕常開就會響,常閉就不響。
